Routing Static di cisco packet tracer

Static Routing

Pendahuluan

Yo,disini saya akan kasih tutorial cara static routing di cisco packet tracer

 Pengertian

apa itu static  route ? static route adalah konfigurasi yang di lakukan secara manual tanpa bantuan apa apun,maksudnya kita setting network lawannya sendiri netmask lawannya sendiri gatewaynya sendiri semua serba sendiri (jomblo life :v)

Latar Belakang & Batasan Masalah

saya membuat ini karna bagi kalian yang masih awam dengan cisco packet tracer dan bagaimana cara routingnya ?

Maksud & Tujuan

saya membuat ini agar bisa menetahui bagaimana cara routing static

Hasil yang di harapkan

Bisa/berhasil konfigurasi static route

Alat & Bahan

• Cisco Packet Tracer
• Laptop/komputer
• otak

Jangka Waktu Pelaksanaan

5-10 menit

Tahap Pelaksanaan

• Bukalah Cisco Packet Tracernya

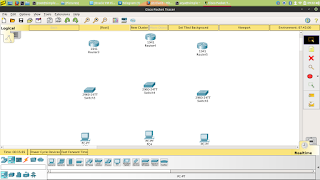

  • Pilihla 3 router 3 switch dan 3 pc



    • coloklah kabel straight ke switch dan switch ke router lalu untuk router ke router itu memakai kabel CROSSOVER
    • lalu kok itu ada merah merah gitu ? itu namanya kabel Serial itu bisa di tambahin kok make doa :v (kgk lah njer) tambahin aja di modulenya




     tuh caranya di atas xD

•  lalu siapkan laptop untuk konfigurasi lewat console (jgn salah paham CONSOLE !!!! buka if u know what i mean :v)
• lalu klik laptopnya>desktop>terminal
• dan mulailah konfigurasi dasarnya
• router1 : ketik
  router>en
  router#conf ter
  router(config)#int gig0/0 (int adalah interface dan gig0/0 adalah gigabitetherner 0/0 itu di seuaikan aja sama kabel yang kecolok ke router)
  router(config-if)#ip add 192.168.1.1 255.255.255.0
  router(config-if)#no sh
  router(config-if)#exit






















  • lakukan lah hal yang sama pada semua router dan interface yang ke colok di routernya,cara konfigurasi router yang lain gmna ? gampang kok caraya kabel consolenya itu di pindahkan aja ke router yang ingin di konfigrasi
  • cara routingnya gmna ?
    router1(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.2
    router1(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.2

•

  router2(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.1
  router2(config)#ip route 192.168.3.0 255.255.255.0 172.16.2.2

  router2(config)#ip route 192.168.1.0 255.255.255.0 172.16.2.1
  router2(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.1

jadi rumusnya itu



NETWORK + NETMASK/SUBNETMASK + GATEWAY LAWAN

setelah itu isi ipnya di PCnya semuanya

Temuan Permasalahan

• salah konfigurasi
• Sulit dimengerti ketika masih awal

 Kesimpulan

janganlah buru buru ketika konfigurasi cisco packet tracer

Refensi & Daftar pustaka

• netacad.com
• bestpath
